• LDドライバー/LD電源のご提案

  • LDドライバー

    オーダーメイドがおすすめです。

  • 3つの特徴

    レーザー発振器に於いて出力・波長の安定化は重要です。駆動制御と合わせ温度制御も部品の選定から設計領域に合わせて最適なご提案致します。

    部品の選定から最適な回路設計を行うことでノイズ源を除去し低ノイズを実現します。また、EMC試験も対応可能です。

    設計から製作まで一気通貫の対応。量産時も長年構築した部材調達網で高品質な製品を少量から安定供給致します。

  • 要素技術

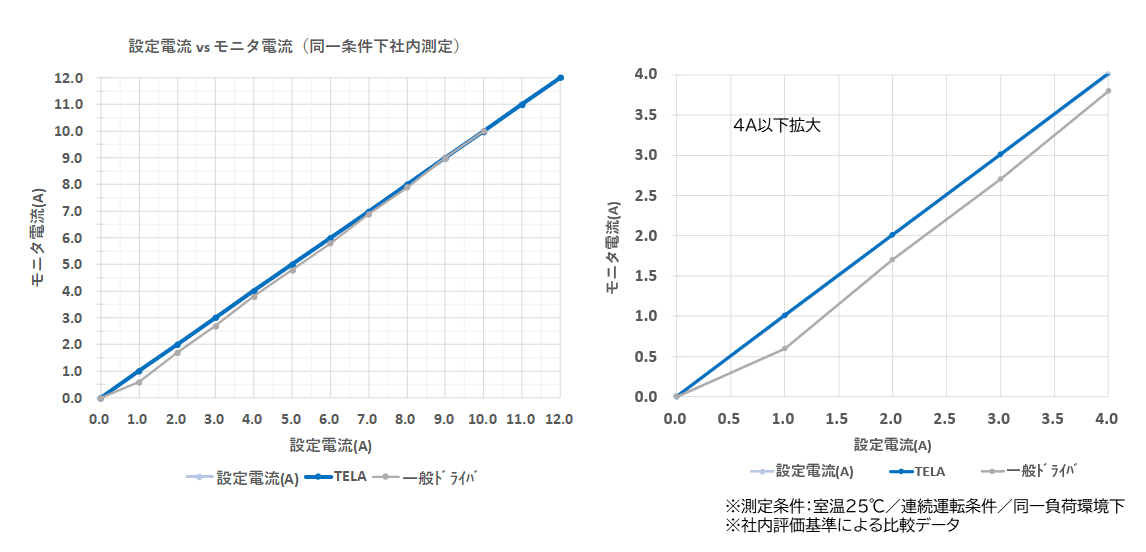

    LDドライバーの技術
  • LDドライバーのカバー領域

    主な特徴

    • ノイズレストランスの採用
    • APC(AutoPowerControl)回路内蔵     (光出力を一定に制御するフィードバック駆動回路)
    • ACC(AutoCurrentControl)回路内蔵(定電流制御)
    • 精密な温度制御(ペルチェコントロール)

    LDドライバー(パルス)の仕様例

    1.繰返し周波数:~数十kHz

    2.パルス幅:μs

    3.多chの温度制御:LD、結晶

    4.立上り:2μs以下、立下り:100ns以下



    LDドライバーのカバー領域
  • 自社製品

    CW LDドライバー TLA-514

    特徴

    ・電圧・電流の仕様範囲内で汎用的に使用可能

    ・小型で組込み用に最適です

    ・セミカスタム可能

    仕様

    ・入力電圧

    LD部 1V~14V 制御部 12V±10%以内(ACアダプタ)

    ・出力電流:0~15A

    ・LD電流設定:0.00A~15.00A(0.01Aステップ)

    ・LD制御:ACC方式

    ・通信方法:RS232C

    ・LD制御ソフトウェア付属

    ・寸法:74(W)×27.4(H)×120(D)

    *デモ機貸し出し可能です。

  • CW用LDドライバー製作例

    1.基板タイプ

    特徴

    ・計測・分析用に最適な温度安定性

    ・要望に合わせたカスタマイズ可能

    ・1台から量産まで対応

    LDドライバー基板タイプ

    仕様①

    1)電源入力:DC5V

    2)電流可変範囲:0~2A(最大電圧2V)

    3)ペルチェ駆動電流:3V、±1.5A

    4)動作温度範囲:10℃~50℃

    5)温度安定度:±0.1℃以内

    6)外部制御有り



    仕様②

    1)電源入力:DC12V

    2)電流可変範囲:0~3A(最大電圧4V)

    3)ペルチェ駆動電流:3.5V、±5A

    4)動作温度範囲:25℃~50℃

    5)温度安定度:±0.05℃以内

    6)外部制御有り

    2.汎用タイプ

    特徴

    ・主な用途:加工用

    ・要望に合わせたカスタマイズ可能



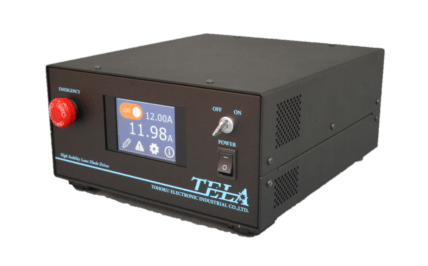

    LDドライバー汎用タイプ

    仕様

    1)供給電源:単相AC100V~240V±10% 50/60Hz

    2)最大消費電力:950W(45W LD)



    □LDドライバ部

    3)最大電流:65A

    4)最大電圧:5V

    5)電流安定度:±100mA以下

    6)立上り時間:2msec以下

    7)立下り時間:2msec以下



    □LD温度コントロール部

    8)ペルチェ供給電圧:48V

    9)ペルチェ供給電流:10A

    10)温度設定範囲:15~35℃(設定単位:0.1℃)

    11)温度安定度:±0.1℃以下

    12)温度アラーム設定:±1~10℃で可変

    13)寸 法:430(W)×230(H)×460(D)

    3.汎用タイプ

    特徴

    ・用途:加工用

    ・要望に合わせたカスタマイズ可能



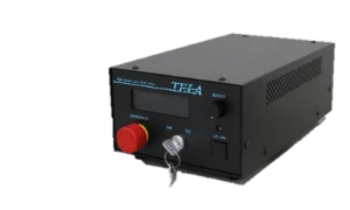

    LDドライバー汎用タイプ

    仕様

    1)供給電源:単相AC100V±10% 50/60Hz



    □LDドライバ

    2)最大電流:0~6A

    3)最大電圧:2.5V

    4)電流安定度:定電流動作時 ±0.5%以内



    □Qスイッチドライバ部

    5)搬送波発振周波数:80MHz±100kHz

    6)Q-SW繰返し周波数:0.1~99.9kHz(0.1kHzステップ)

    7)RF出力:4W

    8)RF立下り:100ns以下

    9)RF立上り:2μs以下



    □LD温度コントロール部

    10)ペルチェ供給電圧:8V

    11)ペルチェ駆動電流:0~3.5A

    12)温度設定範囲:0~40℃(設定単位:0.1℃)

    13)温度安定度:±0.2℃以下

    14)寸 法:280(W)×120(H)×360(D)

    4.LD内蔵タイプ

    特徴

    ・用途:加工用

    ・LD内蔵タイプ

    ・要望に合わせたカスタマイズ可能



    LDドライバー LD内蔵タイプ

    仕様

    1)供給電源:単相AC100V±10% 50/60Hz

    2)最大消費電力:800W



    □LDドライバ部

    3)最大電流:65A

    4)最大電圧:2V

    5)電流安定度:定電流動作時 ±0.5%以内

    6)電流設定分解能:0.05A以下



    □Qスイッチドライバ部

    7)搬送波発振周波数:80MHz±100kHz

    8)Q-SW繰返し周波数:0.1~99.9kHz(0.1kHzステップ)

    9)RF出力:0~20W

    10)RF立下り:100ns以下

    11)RF立上り:2μs以下



    □LD温度コントロール部

    12)ペルチェ供給電圧:48V

    13)ペルチェ供給電流:10A

    14)温度設定範囲:15~35℃(設定単位:0.1℃)

    15)温度安定度:±0.1℃以下

    16)寸 法:280(W)×350(H)×500(D)

    5.2CHタイプ

    特徴

    ・用途:加工用

    ・要望に合わせたカスタマイズ可能

    LDドライバー2CHタイプ

    仕様

    1)供給電源:単相AC100V~240V±10% 50/60Hz



    □LDドライバ部

    2)動作方式:CH1:ドロッパー方式

          CH2:スイッチング方式

    3)最大電圧:CH1:2.0V CH2:6.3V

    4)最大電流:CH1:7A CH2:12A

    5)電流安定度:1%以下

    6)電流設定分解能:0.01A



    □LD温度コントロール部

    7)ch数:6ch(LD及び結晶)

    8)制御方式:PID制御またはPI制御

    9)温度設定範囲:10~99.9℃

    10)設定分解能:0.1℃

    11)寸 法:440(W)×167(H)×430(D)

  • パルス用LDドライバー製作例

    特徴

    ・用途:加工用

    ・LD内蔵タイプ

    ・要望に合わせたカスタマイズ可能

    LDドライバーパルスタイプ 製作例

    仕様

    1)供給電源:単相AC100V±10% 50/60Hz



    □LDドライバ部

    2)駆動電流:10~110A

    3)出力電圧:110V

    4)LD駆動立上り時間:10μsec以下

    5)LD駆動立下り時間:10μsec以下

    6)パルス幅:1~300μsec

    7)繰返し周波数:1~100Hz

    8)最大DUTY:3%以下

    9)冷却方式:強制空冷方式



    □LD温度コントロール部

    10)温度制御:オートチューニングが有効

    11)ペルチェ制御:PID方式

    12)温度設定範囲:15~35℃(設定単位:0.1℃)

    13)温度モニタ箇所:フィードバック制御箇所(各1箇所)

    14)寸 法:360(W)×420(H)×360(D)

    特徴

    ・用途:加工用

    ・2chタイプ

    ・要望に合わせたカスタマイズ可能

    LDドライバーパルスタイプ 製作例

    機能構成

    本装置はパソコン制御により下記の機能で構成される。

    ①動作制御回路(RS232C通信含む)

    ②LDドライブ回路(40V/130A)2ch

    ③ペルチェ制御回路(3個直列、33V、5A)2ch

    ④温度モニタ回路(5ch、LD側2ch、冷却ユニット側2ch、ヘッド内)

    仕様

    1)供給電源:単相AC100V±10% 50/60Hz

    2)LD電流値:0~130A

    3)出力電圧:40V

    4)パルス幅:50~250μsec

    5)繰返し周波数:1~100Hz

    6)トリガディレイ:0~500μsec

    7)トリガ種類:INT-連続/INT-シングル/EXT

    8)寸 法:482(W)×177(H)×600(D)

  • RFドライバー

    レーザー発生用高周波、レーザーモジュールの駆動用電源としてご使用できます。
    ※ご要望に応じてカスタマイズ可能です。

    特徴

    ・出力チャンネル2chタイプ

    ・要望に合わせたカスタマイズ可能

    RFドライバー 製作例

    仕様

    1)入力電圧:単相AC200V±10% 50/60Hz

    2)消費電力:600W以下

    3)主力チャンネル:2ch

    4)RF出力:4W

    5)発振周波数:24MHz 周波数制度(±0.002%)

    6)出力インピーダンス:50Ω

    7)立上り時間:<2μsec

    8)立下り時間:<200nsec

    9)寸 法:482(W)×132(H)×500(D)

  • Q-SWドライバー

    小型Q-SWドライバー Model:TLA-428

    “Low cost, High performance driver”

    Q-SWドライバー

    特徴
    ・小型、軽量 機器組込省スペース可
    ・RF Power:20~100%可変可


    仕様
    1)RF出力:3W (max CW)
    2)発振周波数:80MHz
    3)立下時間:10nsec以下
    4)ON/OFF比:40dB以上
    5)アナログ変調制御入力:0~1V
    6)電源入力:DC24V±2%(1A max)

  • お問い合わせ

    ご不明な点やご質問がありましたら、ぜひお気軽にご連絡ください。
